توضیحات
MOSFET

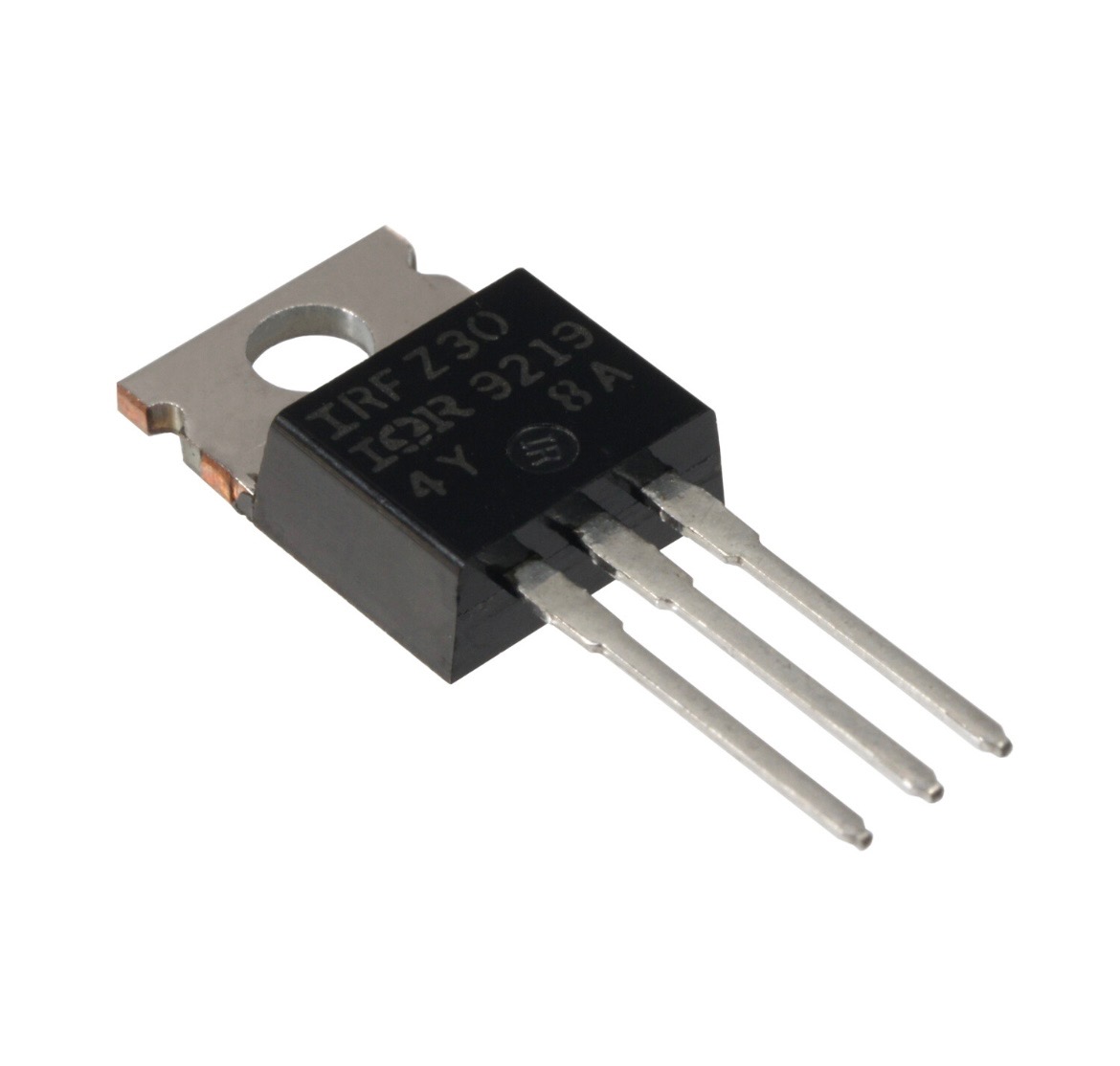

مشخصات IRFZ30
این قطعه از خانواده ماسفت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
IRFZ30 یک ترانزیستور قدرت از نوع N-Channel MOSFET است که برای کنترل جریان‌های بالا در ولتاژهای پایین طراحی شده. این قطعه با قابلیت عبور جریان تا ۳۰ آمپر و مقاومت روشن پایین، گزینه‌ای فوق‌العاده برای استفاده در سیستم‌های قدرت، موتورهای DC، منابع تغذیه سوئیچینگ و انواع مبدل‌های DC-DC است.
ویژگی‌های فنی کلیدی:
• نوع قطعه: N-Channel MOSFET
• حداکثر ولتاژ Drain-Source: ۵۰ ولت
• حداکثر جریان Drain: ۳۰ آمپر
• مقاومت روشن (Rds(on)): حدود ۰.۰۵ اهم
• توان قابل تحمل: تا ۷۵ وات
• ولتاژ مجاز Gate-Source: ±۲۰ ولت
• پکیج: TO-220 (قابل نصب روی هیت‌سینک)
• دمای کاری: تا ۱۵۰ درجه‌ی سانتی‌گراد
• زمان سوئیچینگ: روشن شدن ~۶۰ نانوثانیه، خاموش شدن ~۸۰ نانوثانیه
مزایا و کاربردها
جریان‌دهی بالا: با تحمل ۳۰ آمپر جریان، مناسب برای بارهای سنگین
سرعت سوئیچ بالا: ایده‌آل برای مدارهای سوییچینگ با بازده بالا
مقاومت روشن پایین: تلفات حرارتی کم و کاهش داغی مدار
قابلیت نصب روی هیت‌سینک: پکیج TO-220 باعث خنک‌کاری بهتر می‌شود
کاربردها:
• منابع تغذیه سوئیچینگ (SMPS)
• درایور موتورهای DC
• اینورترها و UPSهای خانگی
• تقویت‌کننده‌های صوتی و مدارهای قدرت
