توضیحات
MOSFET

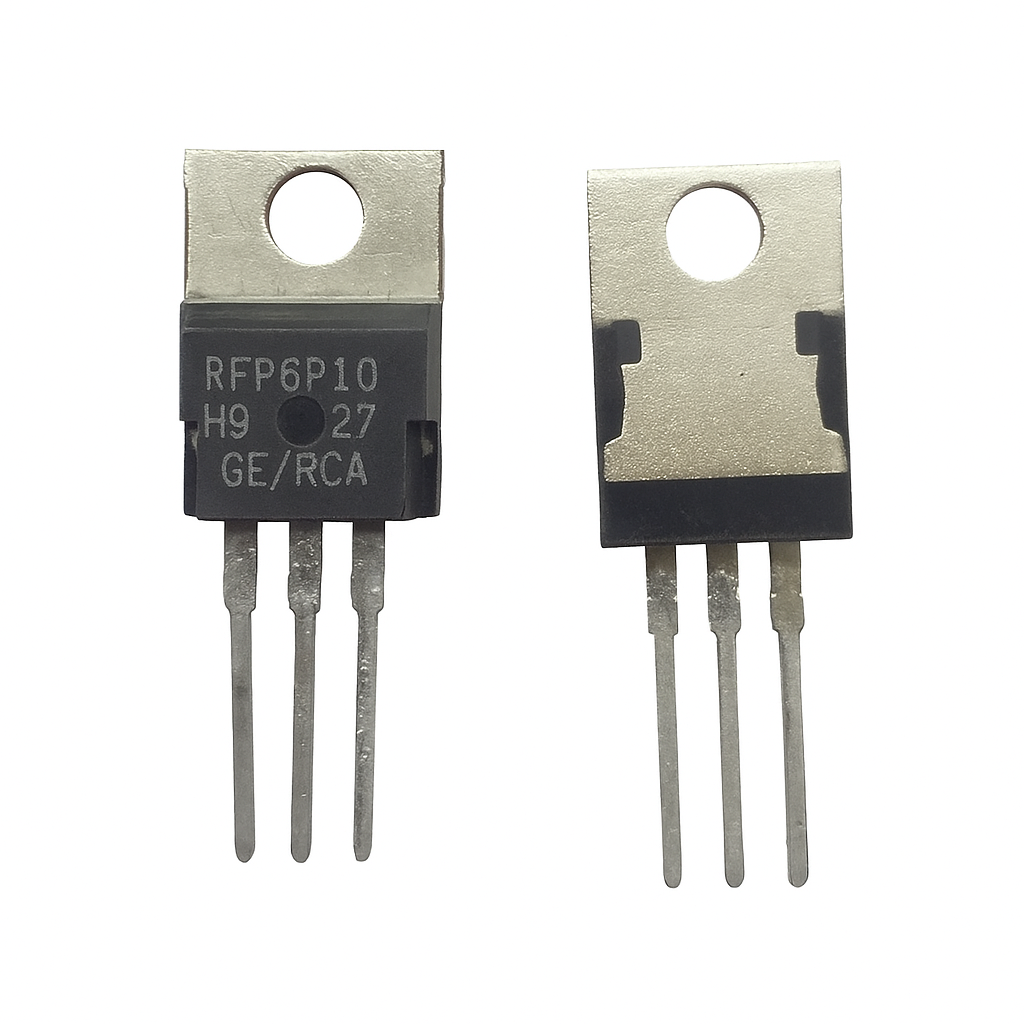

مشخصات RFP6P10
این قطعه از خانواده ماسفت میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RFP6P10 یک ترانزیستور قدرت از نوع P-Channel MOSFET است که معمولاً در مدارهای سوئیچینگ، منابع تغذیه و کاربردهای نیازمند به کلیدزنی ولتاژ بالا به کار میرود.
ویژگیها:
• نوع ترانزیستور: MOSFET کانال-پی (P-Channel)
• ولتاژ شکست Drain-Source (Vds): 100 ولت
• جریان مداوم Drain (Id): 6 آمپر
• مقاومت در حالت روشن (Rds(on)): حدود 0.6 اهم
• بستهبندی: TO-220
• حداکثر توان اتلافی: حدود 50 وات
کاربردها:
• منابع تغذیه سوئیچینگ
• درایو موتورهای DC
• محافظ ولتاژی در مدارها
• استفاده در پلهای H و درایورهای بارهای القایی
• کاربرد در مدارهای معکوسسازی تغذیه (برای مدیریت باتری)
نکات مهم:
• چون کانال P هست، در مقایسه با MOSFETهای کانال N نیاز به طراحی متفاوتی در بخش گیت و درایو داره.
• با توجه به جریان 6 آمپر، مناسب بارهای نسبتاً متوسط محسوب میشه.
