مشخصات IKCM20L60GA
این قطعه از خانواده راه انداز تغذیه میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

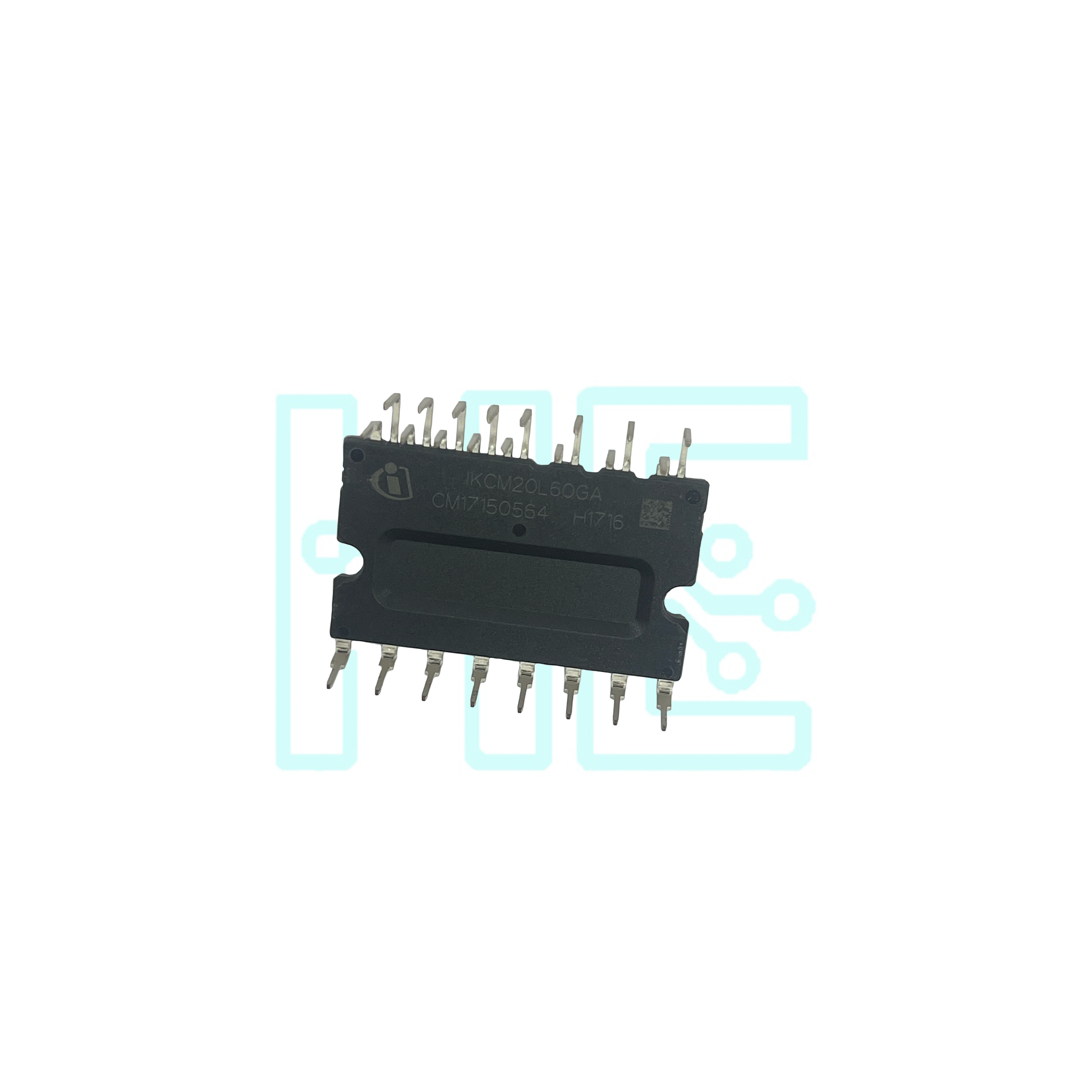

IKCM20L60GA یک آیپیاِم سهفاز از خانوادهی CIPOS™ Mini اینفینیون (۶۰۰ ولت / ۲۰ آمپر) است که شش IGBT نوع TrenchStop بههمراه دیود هرزگرد و درایور گیت مبتنی بر SOI را در یک بدنهی کاملاً ایزولهی MDIP-24 یکپارچه میکند.
این ماژول برای درایو موتورهای AC و PMSM در لوازم خانگی/درایوهای کمتامتوسط توان طراحی شده و با تغذیههای درایور حدود ۱۵–۱۸ ولت، فرکانس PWM تا ۲۰ کیلوهرتز و باس DC پیشنهادی تا ۴۰۰ ولت (حداکثر ۴۵۰ ولت) کار میکند.
حفاظتهای داخلی شامل UVLO روی همهی کانالها، خاموشی در اضافهجریان (ITRIP)، جلوگیری از هدایت متقاطع، خروجی Fault/پایش دما (VFO)، تحمل VS منفی تا –۱۱ ولت و خروجیهای Open-Emitter برای سنجش آسان جریان است. نصب آن THT در پکیج PG-MDIP-24 با ایزولاسیون تقریبی ۲۰۰۰ Vrms بوده و برای کاربردهایی مثل کولر گازی، یخچال، پمپ و فن ایدهآل است.
